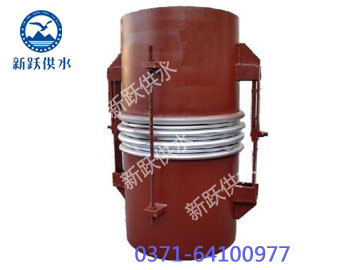

JJL型鉸鏈波紋補償器

JJL型鉸鏈波紋補償器

JJL型鉸鏈波紋補償器--補償器習慣上也叫膨脹節波紋管,或伸縮節。JJL型型鉸鏈波紋補償器由構成其工作主體的波紋管(一種彈元件)和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的有效…


JJL型鉸鏈波紋補償器--補償器習慣上也叫膨脹節 波紋管,或伸縮節。

JJL型型鉸鏈波紋補償器由構成其工作主體的波紋管(一種彈 元件)和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。補償器也稱伸縮器、膨脹節、波紋補償器。補償器分為:波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型,其中以波紋補償器較為常用,主要為保障管道安全運行,具有以下作用:1.補償吸收管道軸向、橫向、角向熱變形。2. 波紋補償器伸縮量,方便閥門管道的安裝與拆卸。3.吸收設備振動,減少設備振動對管道的影響。 4.吸收地震、地陷對管道的變形量。鞏義市鑫科波紋補償器專業制造廠是專業的補償器的生產廠家。主要產品有:膨脹節,波紋補償器, 波紋管補償器,風道織物補償器,管道補償器,金屬補償器,風道纖維織物補償器,異型風道織物補償器,直立式波紋補償器等。
設計溫度: -20-+400°c 產品代號:JWJ、JJH 波紋管型式-連接形式 壓力-通徑-補償量

鉸鏈波紋補償器是由接管、波紋管及與接管相連的一對鉸鏈構成。補償器的鉸鏈具有承受內壓推力的能力。
鉸鏈波紋補償器的特點:不銹鋼補償器用于吸收單平面的角向位移。
鉸鏈波紋補償器安裝使用注意事項
1.不銹鋼波紋補償器兩個或三個配套使用
2.安裝時不銹鋼補償器的鉸鏈轉動平面必須與位移平面一致。

通徑DN 波數 壓力等級MPa
0.25 0.6 1.0 1.6 2.5
長度mm角向補償量mm/(度)剛度N.m/度
150 4 600/±6.1/12 600/±5.0/23 600/±4.3/36 600/±3.4/76 600/±3.0/87
200 600/±8.9/23 600/±6.4/50 650/±5.1/115 650/±4.3/115 700/±3.5/278
250 600/±6.8/36 600/±4.9/79 650/±3.6/200 650/±3.3/320 700/±3.9/489
300 650/±7.2/36 650/±4.9/109 650/±4.0/278 750/±3.5/488 750/±3.2/594
350 650/±7.0/49 650/±3.9/109 700/±3.3/314 750/±2.8/765 800/±2.7/832
400 650/±5.5/78 660/±4.2/123 700/±3.5/502 750/±2.6/987 850/±3.0/1186
450 750/±5.0/98 750/±3.4/293 750/±2.9/754 850/±2.9/1675 1000/±2.2/1312
500 750/±5.1/121 750/±3.3/469 750/±2.2/987 850/±1.9/1532 1000/±2.3/2145
600 850/±6.1/187 850/±4.4/399 900/±3.2/1869 1000/±2.9/1150 1100/±2.0/2254
700 850/±5.9/187 850/±4.2/577 950/±3.8/768 1100/±3.0/1507 -
800 900/±5.5/455 900/±3.4/764 1000/±3.9/1665 1100/±2.6/2987 -
900 900/±4.9/364 900/±3.3/1054 1100/±3.8/1562 1200/±2.2/3398 -
1000 1000/±5.1/948 1000/±3.2/2020 1100/±2.9/5648 1200/±2.5/5064 -
1100 1000/±4.2/765 1000/±3.1/2525 1100/±2.8/4589 1300/±2.6/7356 -
1200 1000/±4.1/769 1000/±2.8/3386 1200/±3.1/9870 1400/±2.9/7598 -
1400 1100/±3.1/1336 1100/±2.2/5648 1200/±2.2/16630 -  -
1500 1100/±3.9/1864 1100/±2.1/6489 1300/±2.5/13353 -
