XL-F系列法蘭式鴨嘴閥
信息來源: 時間:2011-8-13 11:59:04 標簽:鴨嘴閥
產品主要用途:主要用于污水處理,排放系統,管網管線,及提升泵站等。
產品主要特點:法蘭式鴨嘴閥橡膠法蘭與閥身聯成一體,安裝極為方便。閥體采用全橡膠設計,不會引起淤積和 東西卡住現象發生,降低了維護成本,并允許固體顆粒順暢通過。
制作材料:氯丁橡膠,海普隆,丁睛橡膠及乙丙橡膠等.
產品主要用途:主要用于污水處理,排放系統,水泵出口提升泵站及液下系統。

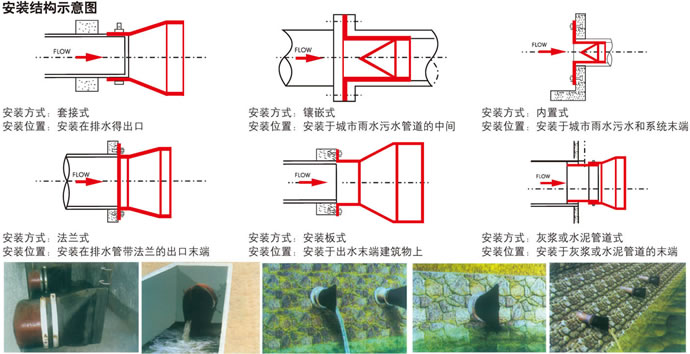

安裝方式及尺寸:由橡膠法蘭,閥體及鴨嘴一體制作而成,并帶有襯墊金屬法蘭,可以與金屬法蘭自然連接,直接安裝于罐體,管道及圍堰上。安裝連接時,法蘭與連接法蘭尺寸相對應,法蘭與連接法蘭之間應視具體情況加防水膠,保證聯接緊固后絕對密封,還要注意不能碰壞橡膠排污止回閥的法蘭唇邊。

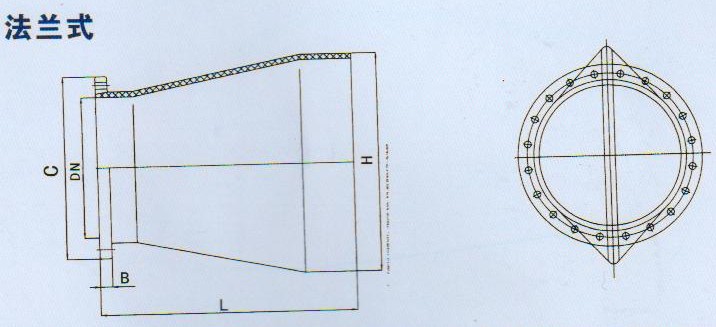

公稱通徑(DN) | 管子外徑(DW) | 型號(XL-F) | 長度 | 高度 | 法蘭外徑(D) | |
Dw | Do | 1.0MPa | ||||
100 | 108 | 108 | XL100-100-F | 150 | 100 | 210 |
114 | 114 | |||||
150 | 159 | 159 | XL150-140-F | 190 | 140 | 265 |
168 | 168 | |||||
200 | 219 | 219 | XL200-200-F | 240 | 200 | 340 |
250 | 273 | 273 | XL250-260-F | 340 | 260 | 395 |
300 | 325 | 325 | XL300-325-F | 420 | 325 | 445 |
350 | 377 | 377 | XL350-425-F | 520 | 425 | 505 |
400 | 426 | 426 | XL400-525-F | 620 | 525 | 565 |
450 | 480 | 480 | XL450-625-F | 700 | 625 | 615 |
500 | 530 | 530 | XL500-725-F | 800 | 725 | 670 |
600 | 630 | 630 | XL600-825-F | 900 | 825 | 780 |
700 | 720 | 720 | XL700-925-F | 980 | 925 | 895 |
800 | 820 | 820 | XL800-985-F | 1000 | 985 | 1015 |
900 | 920 | 920 | XL900-1025-F | 1060 | 1025 | 1115 |
1000 | 1020 | 1020 | XL1000-1125-F | 1160 | 1125 | 1230 |
1200 | 1220 | 1220 | XL1200-1525-F | 1500 | 1525 | 1445 |
1400 | 1420 | 1428 | XL1400-1625-F | 1600 | 1625 | 1675 |
1600 | 1620 | 1628 | XL1600-1950-F | 1880 | 1950 | 1915 |
1800 | 1820 | 1828 | XL1800-2320-F | 2000 | 2320 | 2115 |
2000 | 2020 | 2030 | XL2000-2650-F | 2300 | 2650 | 2325 |
