D型大撓度松套伸縮接頭

D型大撓度松套伸縮接頭也叫做：D型大撓度松套伸縮補償接頭、D型大撓度松套伸縮器等。該產品是鞏義市新躍供水材料有限公司的主打產品，新躍供水旗下生產的伸縮接頭產品的型號規格多樣

產品介紹相關產品相關資訊立即訂購阿里巴巴入口鏈接

D型大撓度松套伸縮接頭也叫做：D型大撓度松套伸縮補償接頭、D型大撓度松套伸縮器等。該產品是鞏義市新躍供水材料有限公司的主打產品，新躍供水旗下生產的伸縮接頭產品的型號規格多樣，主要是有：單法蘭伸縮接頭、雙法蘭限位伸縮接頭、壓蓋式限位伸縮接頭等。不同的伸縮接頭產品的結構外形是不同的，其安裝方式和其所使用的性能等都是不同的，不過他們都是用于保護管道系統的安全運行起到了主要的作用，在施工使用過程中具備了優越的使用性能，獲得了使用客戶的好評和認可。

新躍D型大撓度松套伸縮接頭也是我公司專門生產的一種主要用于金屬管道的柔性連接裝置，它是我公司專門生產的一種由短管法蘭、本體、壓蓋、檔圈、限位塊、密封副、壓緊構件組成的五金配件，在制作過程中它的金屬材質采用的是Q235碳鋼材質制成的，其密封圈材料采用的是NVR材質制成的，這樣就使得我們生產出來的產品在使用過程中具備了優越的耐腐蝕性能、耐高溫性能以及優越的耐腐蝕性能等特點。

該類型的伸縮接頭產品在施工使用過程中主要是用于吸收軸向位移和撓度為6°～7°的角位移的管道松套連接的裝置。它采用獨特的抗軸力設計，結構簡單、密封性能可靠、抗拉脫力強。具有較大的可撓量和伸縮量，適用于工況惡劣、地形復雜場合的的管道連接。D型大撓度伸縮接頭由于具有良好的綜合性能，所以該產品主要可以廣泛的用于化工，建筑，給水，排水，循環水等管道系統中。咨詢熱線：13140066578

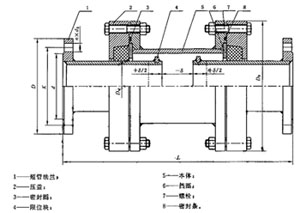

序號	名稱	數量	材料
1	短管法蘭	2	Q235、20、不銹鋼
2	固定螺柱	-	Q235
3	固定螺母	-	Q235
4	壓蓋	2	Q235、20、不銹鋼
5	滑動管	1	Q235、20、不銹鋼
6	螺栓	1	Q235、35、不銹鋼
7	螺母	-	Q235、35、不銹鋼
8	限位塊	2	Q235、20
9	擋圈	2	Q235、20
10	密封圈	2	NBRFPMNBR

公稱尺寸 DN	可撓量	伸縮量 mm	L	D1	法蘭連接尺寸
					0.6Mpa			1.0Mpa			1.6Mpa
					D	K	n-do	D	K	n-do	D	K	n-do
100	7	±60	520	305	210	170	4-￠18	220	180	8-￠18	220	180	8-￠19
200			560	415	320	280	8-￠18	340	295	8-￠23	340	295	12-￠23
300			605	530	440	395	12-￠23	445	400	12-￠23	460	410	12-￠27
400			660	645	540	495	16-￠23	565	515	16-￠27	580	525	16-￠30
500			670	750	645	600	20-￠23	670	620	20-￠27	715	650	20-￠33
600			720	870	755	705	20-￠27	780	725	20-￠30	840	770	20-￠36
700	6.5	±65	750	960	860	810	24-￠27	895	840	24-￠30	910	840	24-￠36
800			810	1085	975	920	24-￠30	1015	950	24-￠33	1025	950	24-￠39
900			855	1185	1075	1020	24-￠30	1115	1050	28-￠33	1125	1050	28-￠39
1000			950	1305	1175	1120	28-￠30	1230	1160	28-￠36	1255	1170	28-￠42
1200			1000	1505	1405	1340	32-￠33	1455	1380	32-￠39	1485	1390	32-￠48
1400			1050	1715	1630	1560	36-￠36	1675	1590	36-￠42	1685	1590	36-￠48
1600			1140	1930	1830	1760	40-￠36	1915	1820	40-￠48	1930	1820	40-￠56
1800	6	+75	1200	2150	2045	1970	44-￠40	2115	2020	44-￠48	2130	2020	44-￠56
2000			1250	2370	2265	2180	48-￠42	2325	2230	48-￠48	2345	2230	48-￠62
2200			1300	2570	2475	2390	52-￠42	2550	2440	52-￠56	-	-	-
2400			1420	2820	2685	2600	56-￠42	2760	2650	56-￠56	-	-	-
2600			1450	3020	2905	2810	60-￠48	2960	2850	60-￠56	-	-	-
2800			1500	3230	3115	3020	64-￠48	3180	3070	64-￠56	-	-	-
3000			1600	3440	3315	3220	68-￠48	3405	3290	68-￠62	-	-	-
3200			1780	3685	3525	3430	72-￠48	-	-	-	-	-	-
